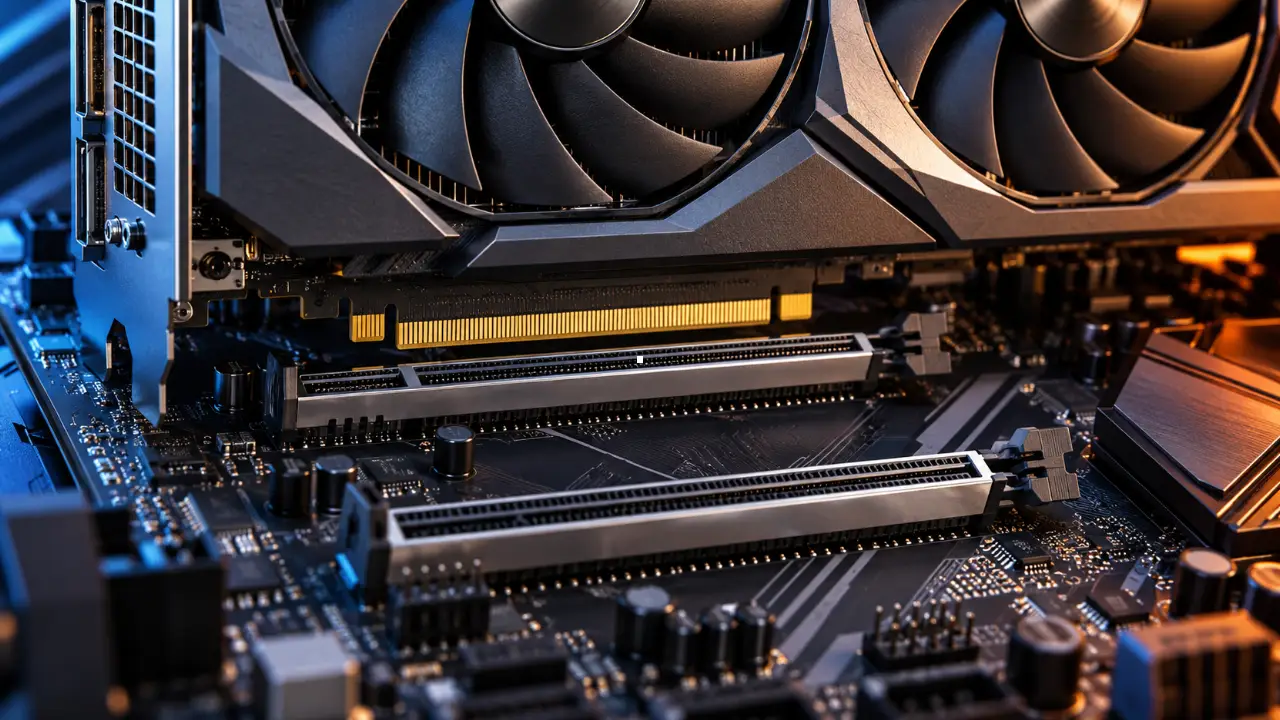

PCIe x8 ou x16: sua placa de vídeo pode perder desempenho nos jogos? | Folha do Leste/Imagem ilustrativa gerada por IA
PCIe x8 ou x16 pode fazer diferença no desempenho de uma placa de vídeo, mas utilizar metade das pistas de comunicação não significa perder metade dos FPS nos jogos. O resultado depende da geração PCI Express, do modelo da GPU, da quantidade de memória de vídeo disponível e da frequência com que o sistema precisa transferir dados entre a placa e o computador.
A dúvida aparece principalmente quando o jogador instala uma placa de vídeo moderna em uma placa-mãe mais antiga ou descobre que sua GPU trabalha com apenas oito pistas PCIe. Em outros casos, o próprio uso de determinadas conexões da placa-mãe pode reduzir a largura disponível para o slot gráfico.
O ponto central é que capacidade de transferência não equivale diretamente a desempenho nos jogos. Uma interface com maior largura de banda oferece mais espaço para movimentar dados, mas a vantagem só aparece quando a aplicação precisa utilizar essa capacidade adicional.
Qual é a diferença entre PCIe x8 e x16?
O PCI Express é uma interface de comunicação utilizada para conectar placas de vídeo, unidades SSD e outros dispositivos ao computador. Ela trabalha com pistas independentes, conhecidas como lanes, que transportam dados entre os componentes.
Uma conexão PCIe x8 utiliza oito pistas, enquanto uma conexão PCIe x16 utiliza dezesseis. Quando ambas pertencem à mesma geração, a segunda oferece o dobro da largura de banda teórica.
Entretanto, a geração também importa. Cada evolução do padrão aumenta a velocidade de transmissão, permitindo que uma conexão com menos pistas alcance a capacidade de outra mais antiga.
Por exemplo, uma conexão PCIe 4.0 x8 oferece aproximadamente a mesma largura de banda teórica de uma PCIe 3.0 x16. Da mesma forma, PCIe 5.0 x8 equivale aproximadamente a PCIe 4.0 x16 em capacidade de transferência.
Isso explica por que avaliar somente os números x8 e x16 pode levar a conclusões equivocadas sobre o desempenho de uma placa de vídeo.
PCIe 3.0, 4.0 e 5.0: veja quanto cada conexão transfere
Segundo as especificações da organização PCI-SIG, responsável pelo desenvolvimento do padrão, as versões PCIe 3.0, 4.0 e 5.0 apresentam capacidades progressivamente maiores.
- PCIe 3.0 x8: aproximadamente 7,9 GB/s por direção.
- PCIe 3.0 x16: aproximadamente 15,8 GB/s por direção.
- PCIe 4.0 x8: aproximadamente 15,8 GB/s por direção.
- PCIe 4.0 x16: aproximadamente 31,5 GB/s por direção.
- PCIe 5.0 x8: aproximadamente 31,5 GB/s por direção.
- PCIe 5.0 x16: aproximadamente 63 GB/s por direção.
Esses valores representam capacidades teóricas aproximadas, considerando a codificação do sinal. A transferência útil de dados pode ser menor devido ao funcionamento dos protocolos e a outras limitações do sistema.
Além disso, uma placa instalada em uma interface de geração superior não passa automaticamente a utilizar toda a velocidade disponível. A comunicação precisa respeitar os recursos efetivamente suportados pelos dispositivos envolvidos.
Quando a conexão PCIe x8 pode reduzir os FPS?
A perda de desempenho tende a aparecer quando o jogo precisa movimentar mais dados entre a GPU e o restante do computador do que a interface consegue transportar com eficiência.
Uma situação relevante envolve a memória de vídeo, conhecida como VRAM. Quando o jogo exige mais memória gráfica do que a placa oferece, parte dos dados pode precisar circular com maior frequência entre a memória do sistema e a GPU.
Nessas condições, uma conexão com menos largura de banda pode ampliar as limitações existentes, especialmente quando o jogo utiliza texturas pesadas ou apresenta demandas elevadas de transferência.
Isso não significa que toda GPU com pouca VRAM sofrerá a mesma penalidade. A arquitetura da placa, o gerenciamento de memória, os recursos gráficos e o funcionamento específico do jogo também influenciam o resultado.
Por outro lado, quando os dados necessários permanecem na memória da própria placa de vídeo e a conexão não representa um gargalo, aumentar a quantidade de pistas pode produzir diferenças pequenas ou imperceptíveis.
Testes com placas Nvidia mostram que não existe perda fixa
A publicação especializada TechPowerUp realizou testes de escalabilidade do PCI Express com placas como GeForce RTX 4090, RTX 5090 e RTX 5060 Ti, comparando diferentes gerações e larguras de conexão.
Esses experimentos investigam como mudanças na largura de banda afetam o desempenho em jogos e resoluções diferentes. A própria necessidade de testar múltiplas configurações demonstra por que não é adequado atribuir uma perda percentual universal à utilização de PCIe x8.
Uma placa pode apresentar impacto limitado em determinado jogo e responder de maneira diferente em outro, especialmente quando a carga de trabalho exige mais transferências de dados.
Por isso, a comparação correta exige identificar o modelo exato da GPU, a geração PCIe utilizada, o jogo, a resolução, as configurações gráficas e a capacidade de memória disponível.
Também é importante distinguir resultados de FPS médio de indicadores como 1% low, que ajudam a observar quedas de desempenho durante a execução.
Slot PCIe x16 nem sempre trabalha com 16 pistas
Outro detalhe importante está na própria placa-mãe. O comprimento físico de um slot PCIe não garante que ele disponha de todas as pistas correspondentes.
Existem conectores com tamanho físico x16 que trabalham eletricamente em x8 ou x4, dependendo do projeto da placa-mãe. Por isso, o manual do equipamento deve informar quantas pistas estão disponíveis e como elas são distribuídas.
Algumas placas-mãe também compartilham pistas entre conectores PCIe e determinadas portas M.2. Nesses projetos, a utilização de um dispositivo adicional pode modificar a configuração do slot principal.
Entretanto, isso não acontece em todas as plataformas. Instalar um SSD M.2 não significa necessariamente reduzir a conexão da GPU de x16 para x8.
O comportamento depende da arquitetura do processador, do chipset e das conexões definidas pelo fabricante da placa-mãe.
Como saber se sua placa de vídeo está funcionando em x8 ou x16?
Uma maneira prática de conferir a conexão utilizada pela GPU é consultar as informações de barramento em programas de diagnóstico, como o GPU-Z.
O campo Bus Interface apresenta dados sobre a conexão suportada pela placa e o modo em que ela está operando naquele momento.
É importante observar que placas modernas podem reduzir temporariamente a velocidade da conexão quando estão em repouso, como parte dos mecanismos de economia de energia.
Por isso, a leitura deve ser realizada também durante o teste de renderização disponibilizado pelo programa. Dessa maneira, o usuário pode verificar o comportamento da interface sob carga.
Se uma placa projetada para trabalhar em x16 permanecer limitada a x8, o próximo passo é consultar o manual da placa-mãe e conferir a distribuição das pistas, a posição da GPU e eventuais recursos compartilhados.
Vale trocar a placa-mãe apenas para conseguir PCIe x16?
Não necessariamente. Antes de investir em uma nova placa-mãe, é preciso verificar se a conexão atual realmente limita o desempenho da GPU nos jogos utilizados.
Uma placa de vídeo com interface nativa x8 não passará a utilizar dezesseis pistas apenas porque foi instalada em um slot físico x16. Da mesma forma, uma conexão PCIe de geração mais nova não garante ganho relevante quando a placa já possui largura de banda suficiente.
O cenário merece mais atenção quando uma GPU moderna precisa funcionar em uma plataforma antiga, especialmente com PCIe 3.0 e número reduzido de pistas.
Nesses casos, testes independentes realizados com a mesma placa de vídeo ajudam a avaliar se a diferença justifica uma atualização do computador.
Para quem joga, a conclusão é simples: PCIe x16 oferece mais largura de banda do que x8 na mesma geração, mas isso não representa automaticamente mais FPS. O que importa é identificar se a conexão disponível está se tornando um limite real para o conjunto.
